BIM技術解決了工程中的哪些難點

 BIM作為新興的技術，近幾年在國內得到了廣泛的推廣與應用。從業主的意識到軟件商的大力開發，再到設計院的普及，國家BIM標準的制定，無疑不說明了中國的BIM正在蓬勃發展。現在越來越多的開發商都希望工程建設能用到BIM技術。那么，BIM技術到底解決了工程中的哪些難點問題，受到開發商及業主的極力運用呢？



先來一起看看真實的BIM項目案例！

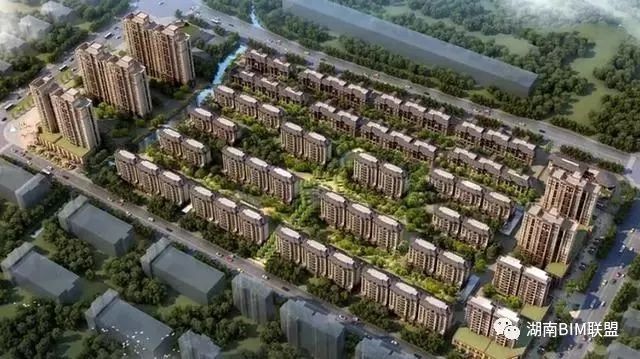

淮南市南山院位于安徽省淮南市山南新區，北臨舜耕山，東靠山南新區核心區，位置優越。該項目總用地面積10.89公頃，綜合容積率1.50，總建筑面積約22.28萬平方米，其中地上總建筑面積約16.33萬平方米，地下面積約5.95萬平方米。



模擬設計階段

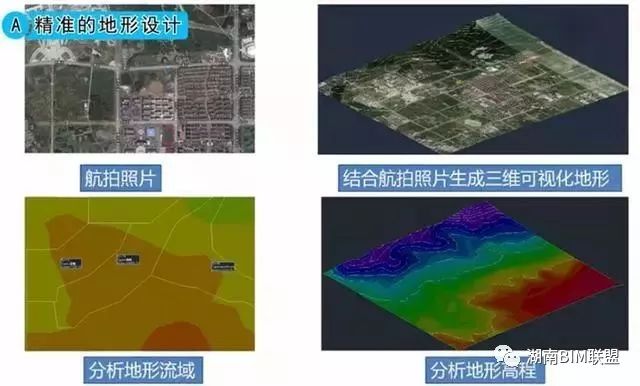

1、精準的地形設計直接獲取項目地理、地形數據，形成3D數字地形模型，開展前期研究分析與評價，使得項目方案設計能夠從根本上做到有據可憑。

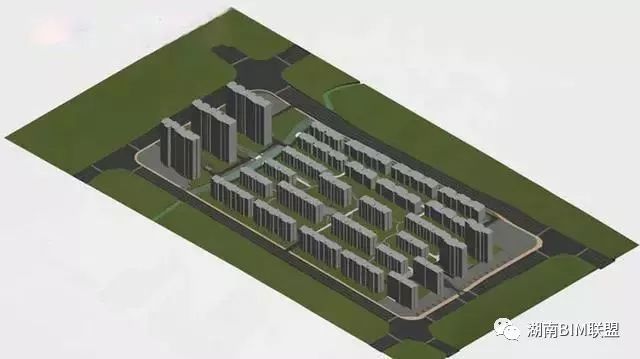

2、設計及方案構思將Civil3D生成的地理文件在Revit中形成的地理模型，進行概念分區、道路關系和周邊環境的布置，并進行相關分析，隨后在地形上布置Revit體量，推敲體量軌跡，形成初步的體量方案，對于設計的住宅小區的高度以及選址位置的陽光強度和陰影強度進行測量，保證住宅建筑設計的合理性。

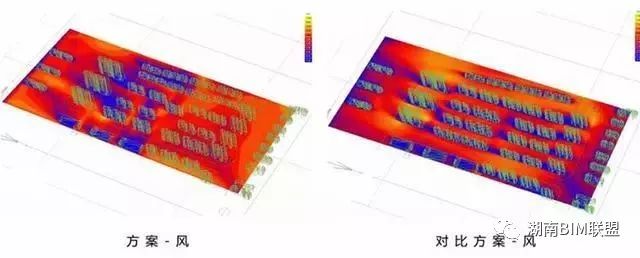

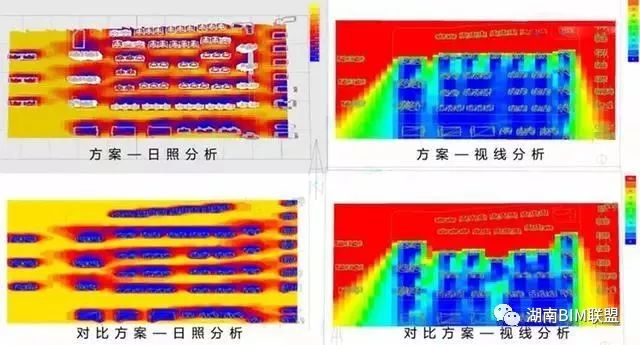

3.方案概念階段的能耗分析將Revit體量的模型錄入能耗和地理信息，數據導入相關軟件中進行制造可視度分析和風度分析，幫助規劃設計進行優化，實現較為舒適的自然通風和最佳視野，并且在住宅設計時，在選擇戶型時，可以借助BIM的能耗分析技術，直接得出結論。

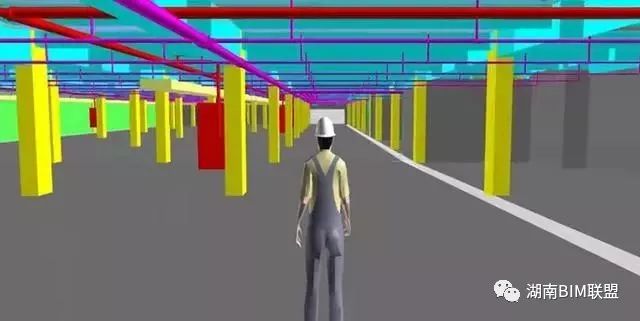

4.方案的考察當概念方案完成，可以將概念體量模型導入相關軟件進行動態的漫游，通過對小區內部環境、道路以及周邊環境和場地的可視化模擬，進一步推敲方案的合理性。

項目深化階段

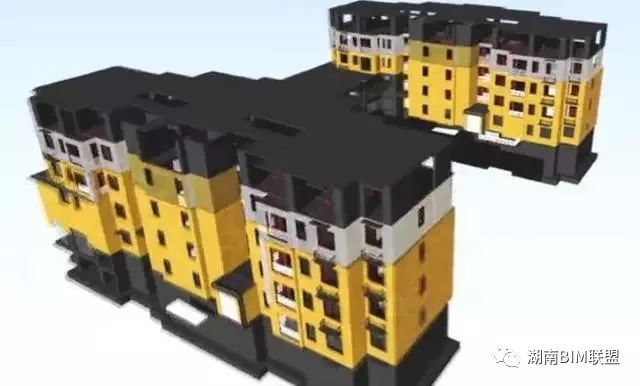

1.復雜構筑物的精細化建模BIM具有三維可視化的特點，可以將復雜的窗族、樓梯、凸窗等預制構件插入模型中，通過構件的參數化運用降低模型構建的難度，提高建模效率。
2.構建室內精致裝修通過BIM來構建室內設計成果，可直觀的展示出設計中的任何材質，銀澤和方案布局等。基于BIM的可視化呈現的將是三維實體，室內顏色搭配、材質的協調政、造型考究、燈光設計，甚至部分管綜都會有所呈現。

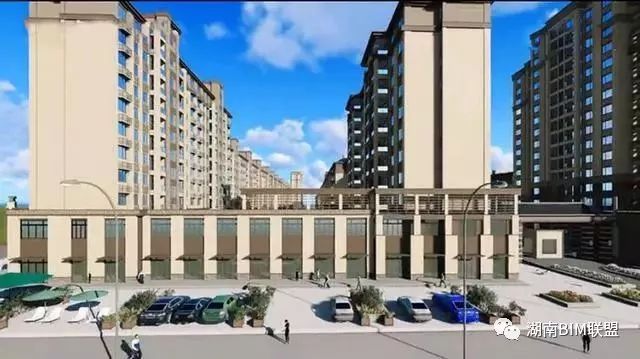

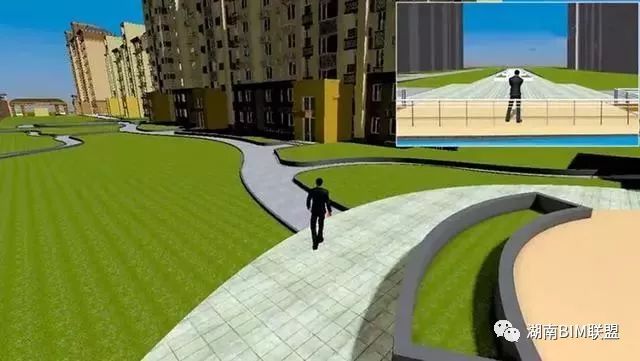

3.虛擬現實當方案的進一步深化，墻體材質、門窗類型、三維模型族庫豐富，通過虛擬現實技術，能夠更直觀的分析建筑設計當中有關視覺感體驗、空間體驗以及藝術方面的設計水平，并且可協調建筑師與各方進行直觀的方案交流溝通。

后期各專業間的協同

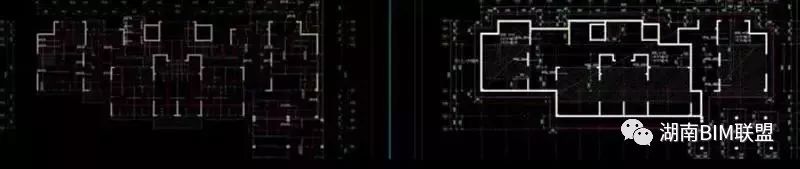

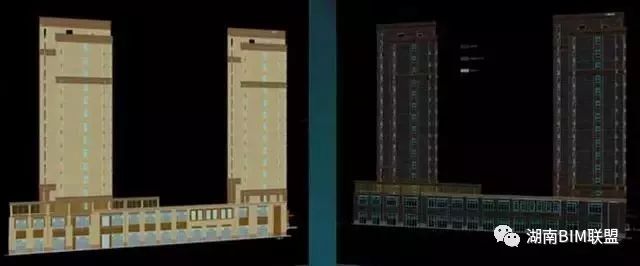

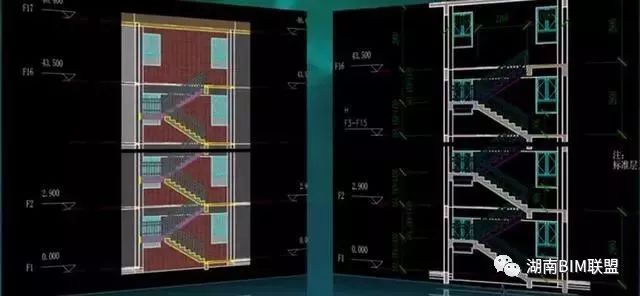

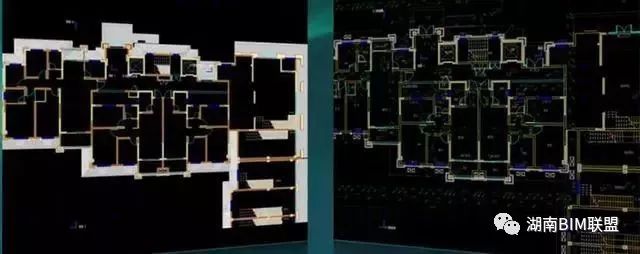

1.繪制施工圖在模型完成以后，需要簡單的圖面補充處理，即可完成相對應的平立剖面的繪制，大幅降低的圖紙繪圖的工作量。

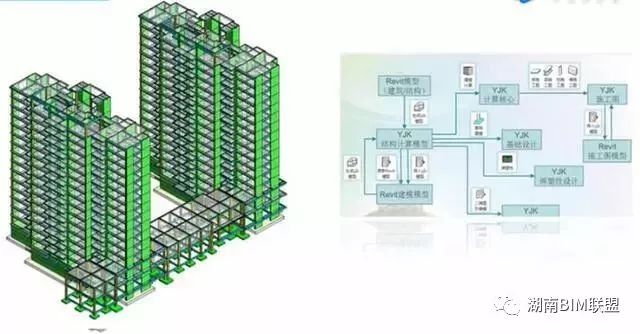

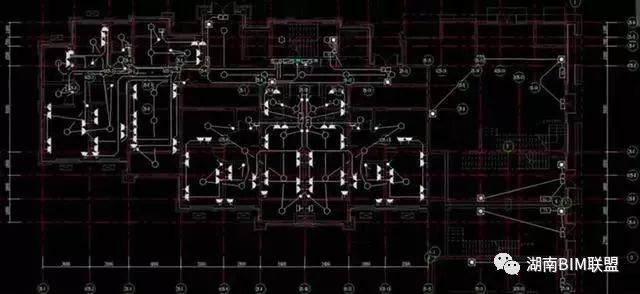

2.各專業的協同方案設計確立后，進行全專業協同BIM設計，在設計完成后，引用相關軟件進行碰撞糾錯、云漫游發現錯誤并進行修改，能夠及早避免模型中的碰撞問題。

3.工程算量通過Revit把模型構件按各種屬性信息進行篩選匯總排列表達出來，材料構件發生修改后，明細表也能實時的修改，方便與各方進行溝通。
4.碰撞檢測通過碰撞檢查功能，找出設計與施工流程中的空間碰撞，針對碰撞點進行分析排除合理碰撞后，針對碰撞點進行討論，期望能在施工前預先解決問題，節省工時和不必要的變更浪費。

5.施工模擬BIM信息模型中結成的材料、場地、繼續撤離人員，甚至天氣情況等諸多信息，對建筑的施工進度進行模擬，通過4D施工精準模擬，可以直觀的反映施工的各項工序。

通過BIM技術在該項目中的運用，可以看到BIM技術解決了工程中的以下幾個難點：



1.施工成本

施工前BIM整合減少重置施工與失敗成本，節省了工期；

BIM做施工流程模擬，包括設備機具吊裝及運送，減少了工序的錯誤。

2.施工進度

在施工階段，承包商對BIM的使用大多與施工工項流程的安排有關。BIM的可視化模型展示，對評估不同的施工解決方案、規劃安裝流程、協同作業上都可有很大的幫助；

以3D模型的坐標放樣，快速又精準，提高了驗收正確性；

業主或上級單位對于施工中的工程進度，變得容易掌握。

3.施工安全

未施工前，于BIM模型上即對整個建物造型有初步了解，因此施工中的防護措施可于未施工前即做好防護，不需等施工完才做防護，安全性增加；

視覺模型時，對于材料如鋼構的結構強度皆預先檢討出來，并予以補強，也可模擬機具施工吊裝情形，除增加視覺模型本身安全性，施工時的安全性也隨之增加。
